取扱製品詳細
ルミプラス®
高屈折率硬化透明樹脂(熱/UV)

ルミプラス®は高屈折率の熱/UV硬化性樹脂です。
硬化後は最高で屈折率1.71を有する高透明性を有します。
- 硬化方法は熱・UVいずれも選択可能です。
- 屈折率は1.64以上で調整できるため、ご希望に合わせてカスタマイズが可能です。
- 高機能光学製品の屈折率調整などの用途に最適です。
物性
品番 | LPB-1102 | LPC-1101 | LPJ-1105 | ||
---|---|---|---|---|---|
特徴 | 高屈折率 | 高屈折率/低黄変性 | 低黄変性 | ||
樹脂 | |||||
粘度 | (mPa・s, 25℃) | 12 | 24 | 34 | |
重合収縮率 | (%) | 12 | 11 | 11 | |
硬化方法 | 加熱又は紫外線照射 | ||||
硬化物 | |||||
屈折率 | (d線、25℃) | 1.71 | 1.67 | 1.64 | |
アッベ数 | (d線、25℃) | 36 | 38 | 39 | |
黄色度(YI)2.5mm厚 | |||||
初期 | 0.7 | 0.6 | 0.6 | ||
120℃, 96hr暴露後 | 2.9 | 2.1 | 1.6 | ||
ガラス転移温度(℃, tan δ /DMS) | 105 | 70 | 60 | ||
線膨脹係数(10-5/℃ ave.30~90℃) | 8 | 13 | 15 | ||
弾性率 | |||||
(GPa, 30℃) | 5 | 4 | 4 | ||
(GPa, 90℃) | 2 | 0.1 | 0.1 | ||
硬度 | (ショア D) | 70 | 70 | 70 | |
吸水率 | (%, 23℃/24hr) | 0.02 | 0.09 | 0.09 |

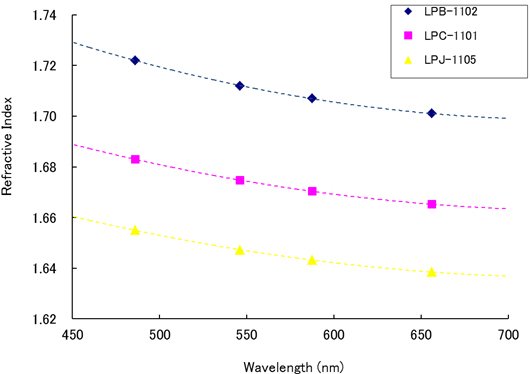

屈折率の波長依存性

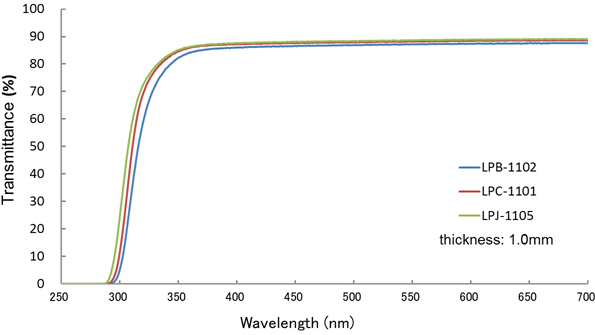

分光特性(光線透過率)

主な用途
- 光導波路
- 屈折率調整透明接着剤
- 光学レンズ材料 など
- ※当サイト上に掲載されておりますルミプラス®は、三菱ガス化学株式会社の製品です。
※ルミプラス®ならびにLumipluS®は、三菱ガス化学株式会社の登録商標です。
